 WIP Facom JetLine

Aller en bas
AuteurMessage
Lecurieux1400
Monteur
Monteur


Nombre de messages : 44
Date d'inscription : 09/12/2008

MessageSujet: WIP Facom JetLine   Jeu 19 Mar - 0:54

Bonjour à tous,

J'ai un projet ambitieux qui n'est que sur papier pour l'instant, c'est celui-ci :



Pour commencer il faut ce procurer le PDF à l'adresse suivante :

http://www.facom.fr/fr/jet_line/FACOM_JETLINE.pdf

Il y a tout les modules et toutes les cotes, il ne reste plus qu'a choisir et de mettre à l'échelle voulue, j'ai un peu commencé en 1/24 :

En CP de 1 mm avec de temps en temps une porte ou un tiroir fonctionnel.
Qu'en pensez-vous ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lecurieux1400
Monteur
Monteur


Nombre de messages : 44
Date d'inscription : 09/12/2008

MessageSujet: Re: WIP Facom JetLine   Jeu 19 Mar - 0:55

Construction des deux A500PP

On va commencer ce WIP avec le plan de découpe des meubles colonnes A500PP



Les dimensions : en mm

A : panneau gauche 20 X 80
B : panneau arrière 18 X 80
C : panneau droit 20 X 80
D : panneau toit 18 X 19
E : panneau vide sanitaire 3 X 18
F : panneau bas 18 X 19
G : panneau intérieur 18 X 18
H : panneau intérieur 18 X 18
I : panneau intérieur 18 X 18
J : panneau porte 74 X 18

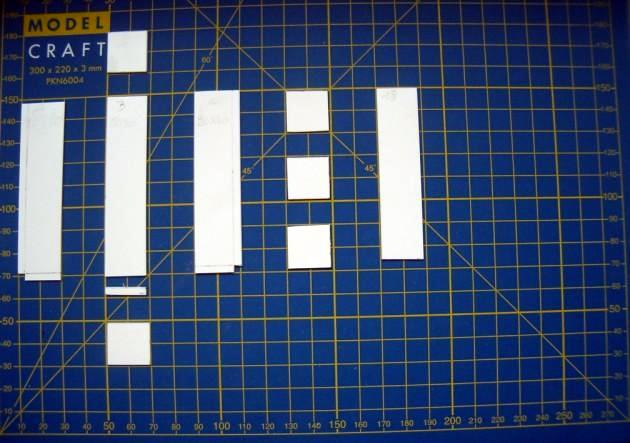

La découpe :
Après la découpe, bien ébavurer et poncer tous les panneaux.
L'encoche pour le vide sanitaire sur le panneau A & C est de 3 X 3.



L'encollage :
J'ai pris une boîte de cassette pour avoir un repère d'angle, on fixe avec un collant le panneau C à la boîte ensuite on vient avec le panneau B tout contre le C et on Colle.



Sur une deuxième boîte de cassette on colle de la même manière le panneau A, attention a l'encoche elle doit être du même côté que sur le panneau C.
On vient contre le panneau B et on colle.
Entre les deux boîtes le parallélisme et les angles sont parfait, astuce piquée à Paslu pour le parallélisme de ces roues de voiture. (merci Pascal).



Là on colle le toit, le panneau D, le panneau affleure le A & le C.



On colle le vide sanitaire, le panneau E dans le bas de l'encoche des panneau A & C.

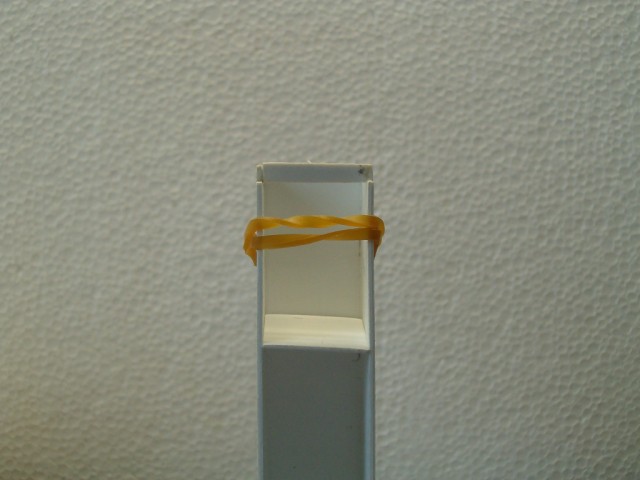

Pour ce faire on coince au milieu du meuble un des panneaux intérieures, G, H, ou I afin d'avoir le bon écartement un une meilleure rigidité, puis on fixe un élastique à l'extrémité du meuble, juste au dessus des encoches pour avoir un léger serrage et là le panneau E tiendra tout seul.

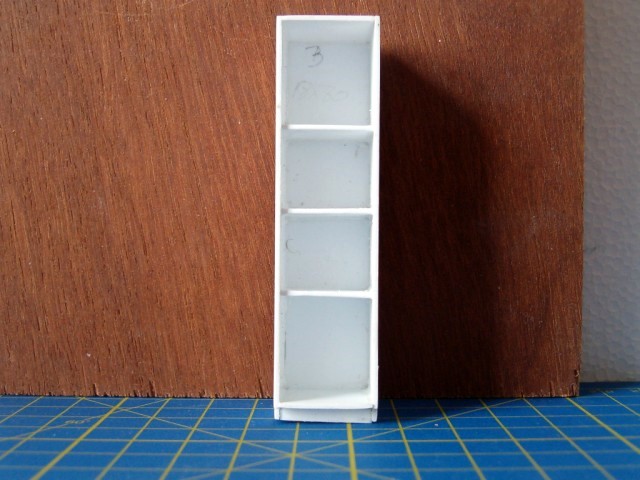

Ensuite on colle à la distance voulue les panneaux G, H & I.



Premier montage à blanc de la porte.



Un petit test de peinture avec Tamiya X-10 Gris armes métallisé sur une chute et au pinceau donc épais.

.

Pour la poignée de la porte c'est en faite une serrure à clef, je l'ai fait avec un bout de plastique scrap, elle passe de 2 mm côté externe et 1 mm côté interne mais enfermé dans une boule de « Pattex répa express » taillée en cube.
Attention que cette serrure interne n'interfére pas avec vos panneaux intérieures, G, H, ou I

Photos bientôt ainsi que des charnières si je les réussis.

Pour la peinture, je compte tout peindre en une fois dés que l'ensemble sera fini.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
didier
Admi joeracerclub
Admi joeracerclub
avatar

Nombre de messages : 1133
Age : 45
Localisation : Falisolle
Date d'inscription : 30/05/2005

MessageSujet: Re: WIP Facom JetLine   Jeu 19 Mar - 8:23

Salut

Très bonne idée ce poste de travail individuel.

Ps: pour le lien il ne fonctionne pas.

Et bon boulot

A+
DIDIER
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lecurieux1400
Monteur
Monteur


Nombre de messages : 44
Date d'inscription : 09/12/2008

MessageSujet: Re: WIP Facom JetLine   Jeu 19 Mar - 13:18

Désolé Didier je viens de tester et le lien fonctionne.
Bizarre

Bonne journée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Deedlit
Expert Maquettiste
Expert Maquettiste
avatar

Nombre de messages : 191
Age : 42
Localisation : Roux (Charleroi-Be)
Date d'inscription : 16/12/2007

MessageSujet: Re: WIP Facom JetLine   Jeu 19 Mar - 21:49

Idée très originale
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
eric
JOE RACER CLUB
JOE RACER CLUB
avatar

Nombre de messages : 1519
Age : 43
Localisation : Jumet
Date d'inscription : 14/06/2005

MessageSujet: Re: WIP Facom JetLine   Jeu 19 Mar - 22:44

salut juste une petite question tu vas faire un dio de garage scratch
super bien detailler ton wip thumleft
je vais le suivre de pres car je vais bientot commencer un dio de garage mini ca peut etre interessent et meme il y a des idee a prendre Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lecurieux1400
Monteur
Monteur


Nombre de messages : 44
Date d'inscription : 09/12/2008

MessageSujet: Re: WIP Facom JetLine   Jeu 19 Mar - 22:58

Heu non pas tout de suite, en fait je voudrais un dio simple pour chaque voiture et un gros garage avec show room, mais a la vitesse que je travaille tu auras ta retraite avant d'avoir une idée.
Mais j'ai un peu de doc et l'adresse d'un site de dio civil si cela t'intéresse, je compresse et t'envoie par E-mail.
http://autodio.fr/index.php
Il faut s'inscrire et fouiller un peu, ils viennent de changer de programme de forum donc si des images manquent, le signaler.
Je crois que c'est là que j'en ai trouvé le plus.
Je ne sais pas si on peut donner l'adresse d'un autre forum comme je fais, mais le fait que j'aille sur d'autre forums ne m'empêche pas d'aimer celui-ci.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
eric
JOE RACER CLUB
JOE RACER CLUB
avatar

Nombre de messages : 1519
Age : 43
Localisation : Jumet
Date d'inscription : 14/06/2005

MessageSujet: Re: WIP Facom JetLine   Jeu 19 Mar - 23:12

je connais ce forum et certain de ce forum sont sur un ou je vais aussi et on a deja eut l occasion de voire les real de mister j l annes derniere a jabbeke
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lecurieux1400
Monteur
Monteur


Nombre de messages : 44
Date d'inscription : 09/12/2008

MessageSujet: Re: WIP Facom JetLine   Lun 23 Mar - 16:39

Voilà la suite cela se colle, on voit la deuxième en cour et la serrure sur la première.
L'achat d'un équerre m'aide bien pour mon traçage.



Et bien le problème des charnières se pose.
Dans un premier temps je voulais forer le toit panneau D et le bas panneau F ainsi que dans la porte, pour faire passer une aiguille qui servirait de charnières.
Le forage en 0,4 c'est bien passé, mais je n'ai pas d'aiguille assez fine, donc le trou s'élargit et casse car il y a une forte pression sur la charnière.
Et sur une porte de 1 mm un trou de 0,4 reste 0,3 de chaque côtés, c'est très fin, lol, vive ma loupe.
J'ai limé la largeur de la porte coté charnière sur 0,5 pour avoir un peu de jeu mais rien n'y fait.
J'ai alors fait une charnière avec un bâton de coton tige, mais à la colle cède tout le temps.
Alors j'ai blindé avec du Pattex répa express taillée en cube.
Mais c'est gros et la porte ne s'ouvre que d'un tiers, la pression sur les charnières est très forte.



Le carré au milieu c'est la serrure mais on voit les grosses charnières, je me demande avec une charnière comme les portières de voiture, mais pour le réglage c'est sans visibilité.
Personne n'a une autre idée que je n'aurai pas eu dans ma cervelle à faible neurone.
Merci d'avance de votre patience.
